KQG螺桿濃漿泵是按回轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。

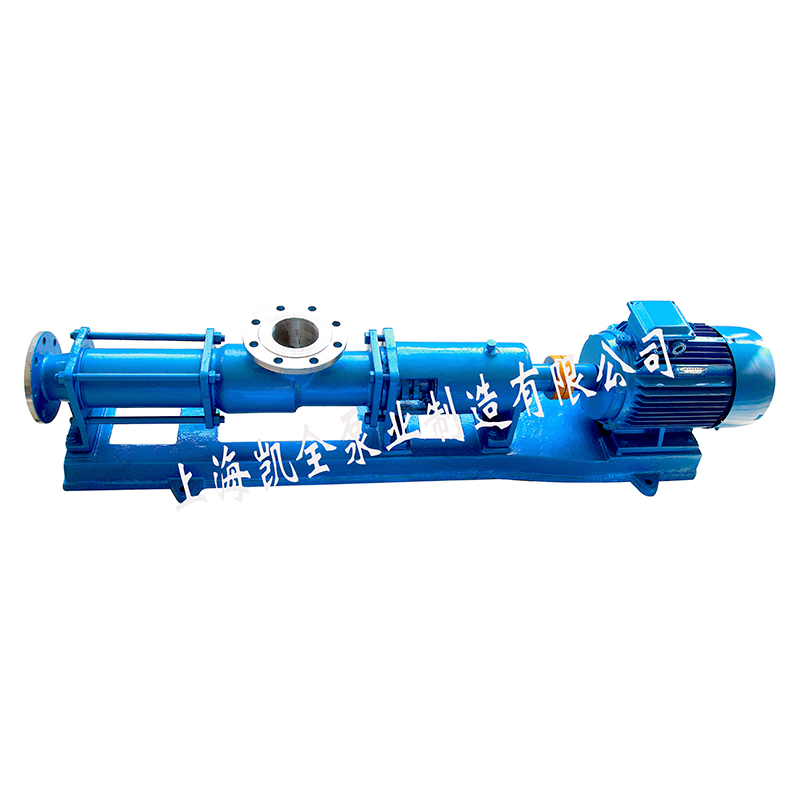

KQG單螺桿濃漿泵
產品分類： KQG單螺桿濃漿泵
口徑：點擊 螺桿濃漿泵 返回之前的頁面
流量：0-150(m3/h)
揚程：60-120(m)
查看kqg型濃漿泵性能參數
KQG單螺桿濃漿泵產品概述：
KQG螺桿濃漿泵是按回轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿（轉子）和固定的襯套（定子），工作溫度可達120℃，如果采用高溫120℃-350℃要求定做，請另詢銷售人員。
KQG單螺桿濃漿泵（結構圖）：
1 | 出料體 | 2 | 拉桿 | 3 | 定子 | 4 | 螺桿軸 | 5 | 萬向節或銷接 | 6 | 進料體 | 7 | 連接軸 | 8 | 填料座 |
9 | 填料壓蓋 | 10 | 軸承座 | 11 | 軸承 | 12 | 傳動軸 | 13 | 軸承蓋 | 14 | 聯軸器 | 15 | 底盤 | 16 | 電機 |
KQG型螺桿泵橡膠套的選擇：
KQG螺桿濃漿泵襯套為橡膠制品，也是單螺桿泵的一個易損件，它的選擇好壞，直接影響襯套的壽命，一般正常情況下襯套的壽命為3-6個月，如果選用不當，襯套可能從鋼管中脫落或橡膠掉塊。所以要求我們對橡膠的基本特性及橡膠對各種不同介質的適應性有所了解，根據我們的經驗列出以下表格。
因定子選用多種彈性材料制成，所以這種泵對高粘度達到80%流體輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與轉速成正比，廣泛于食品、冶金、造紙、印染、化工、化肥制藥等工業部門使用。
由于該二部件的特殊幾何形狀，分另形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa-1.2MPa,揚程60m-120m(清水)，自吸高度一般在6米以上，轉速均為960r/min。
單螺桿泵的襯套常用橡膠
橡膠的適應性 | 乙丙橡膠EPDM | 氟橡膠PPM | 氯丁橡膠CR | 丁晴橡膠NBR |
水（污水） | 很好 | 很好 | 很好 | 很好 |
植物油 | 一般 | 很好 | 一般 | 很好 |
礦物油 | 不行 | 很好 | 一般 | 很好 |
氨水 | 一般 | 不行 | 不行 | 很好 |
芳香族溶劑 | 不行 | 很好 | 不行 | 不行 |
濃堿 | 很好 | 不行 | 很好 | 很好 |
濃硝酸 | 不行 | 一般 | 不行 | 不行 |
冰醋酸 | 不行 | 很好 | 不行 | 很好 |
稀硫酸 | 很好 | 很好 | 不行 | 很好 |
濃硫酸 | 一般 | 很好 | 不行 | 不行 |
稀鹽酸 | 很好 | 很好 | 很好 | 很好 |
濃鹽酸 | 很好 | 很好 | 不行 | 很好 |
熱水 | 很好 | 不行 | 不行 | 一般 |
汽油 | 不行 | 很好 | 一般 | 很好 |
甲苯 | 不行 | 很好 | 不行 | 不行 |
二甲苯 | 不行 | 很好 | 不行 | 不行 |
乙醇 | 很好 | 很好 | 很好 | 一般 |
煤油 | 不行 | 很好 | 很好 | 很好 |
柴油 | 不行 | 很好 | 不行 | 很好 |
氯化烴 | 不行 | 一般 | 不行 | 不行 |
含酮類物料 | 很好 | 不行 | 不行 | 不行 |
含醇類物料 | 很好 | 很好 | 很好 | 很好 |
含脂類物料 | 很好 | 不行 | 不行 | 不行 |
含醚類物料 | 很好 | 不行 | 不行 | 不行 |
泥漿 | 很好 | 一般 | 一般 | 很好 |
磷酸 | 很好 | 一般 | 很好 | 一般 |
碳酸鈉 | 很好 | 不行 | 很好 | 很好 |
糖醛 | 很好 | 一般 | 一般 | 一般 |
苯100 | 不行 | 很好 | 不行 | 不行 |
丙酮 | 很好 | 不行 | 不行 | 不行 |
亞麻子油 | 很好 | 很好 | 很好 | 很好 |
二硫化碳 | 不行 | 很好 | 不行 | 不行 |
KQG單螺桿濃漿泵故障原因及排除方法：
故 障
| 原 因
| 排 除 方 法
|
不能啟動 | 新泵轉子、定子配合過緊 電壓太低 介質粘度過高 | 用工具人力幫助轉動幾圈 檢查、調整 稀釋料液 |
不出液 | 旋轉方向, 不對 吸入管路有問題 介質粘度過高 轉子、定子損壞或傳動部件損壞 泵內異物堵塞 | 調整方向 檢查泄漏，打開進出口閥門 稀釋料液 檢查更換 排除更換 |
流量達不到 | 管路泄漏 閥門未全部打開或局部堵塞 轉速太低 轉子、定子磨損 | 檢查修理管路 打開全部閥門、排除堵塞物 調整轉速 更換損壞零件 |
壓力達不到 | 轉子、定子磨損 | 更換轉子、定子 |
電機過熱 | 電機故障 出口壓力過高，電機超載 定子燒壞或粘在轉子上 | 檢查電機、電壓、電流、頻率 檢查揚程，開足出口閥門，排除阻塞 更換損壞零件 |
流量、壓力急劇下降 | 管道突然堵塞或泄漏 定子磨損惡劣 液體粘度突然改變 電壓突然下降 | 檢查排除 更換 找出原因排除 找出原因排除 |
軸密封處大量泄漏液體 | 軟填料磨損 機械密封損壞 | 壓緊或更換填料 修復或更換 |
KQG單螺桿濃漿泵使用注意事項：
1．開機前必先確定方向，不得反轉；
2．嚴禁在無介質的情況下空運轉，以免損壞定子；
3．新安裝或停機數天后的泵，不能立即啟動，應先向泵體內注入適量機油或肥皂水，再用管子鉗扳動幾轉后才可啟動；
4．輸送高粘度或含顆粒及腐蝕性的介質后，應用水或溶劑進行沖洗，防止阻塞，以免下次啟動困難；
5．冬季應排除積液，防止凍裂；
6．使用過程中軸承座內應定期加潤滑油，發現軸端有滲流時，要及時處理或更換油封；
7．KQG螺桿濃漿泵在運行中如發現異常情況，應立即停車檢查原因，排除故障。
橡膠基本特性
橡膠特性 | 丁晴橡膠NBR | 氯丁橡膠CR | 氟橡膠PPM | 乙丙橡膠EPDM |
耐高溫度 | +120°C | +110°C | +200°C | +150°C |
耐磨性 | you | 很好 | 優 | 很好 |
耐老化性 | 很好 | 很好 | 優 | 優 |
耐臭氧 | 不行 | 優 | 優 | 優 |
耐蒸汽 | 很好 | 不行 | 優 | 優 |
耐燃性 | 很好 | 優 | 優 | 優 |
